OBDSTAR | SKU: TCM-003

OBDSTAR (TCM-003) | Temic (DL501) 16-pin TCM – 15-pin DB15 Καλώδιο προσαρμογής | Επιβατικό αυτοκίνητο

Name: OBDSTAR (TCM-003) | Temic (DL501) 16-pin TCM – 15-pin DB15 Καλώδιο προσαρμογής | Επιβατικό αυτοκίνητο
Brand: OBDSTAR
SKU: TCM-003
Price: 31.95 EUR
Availability: InStock

€31,95 με ΦΠΑ

€26,40 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

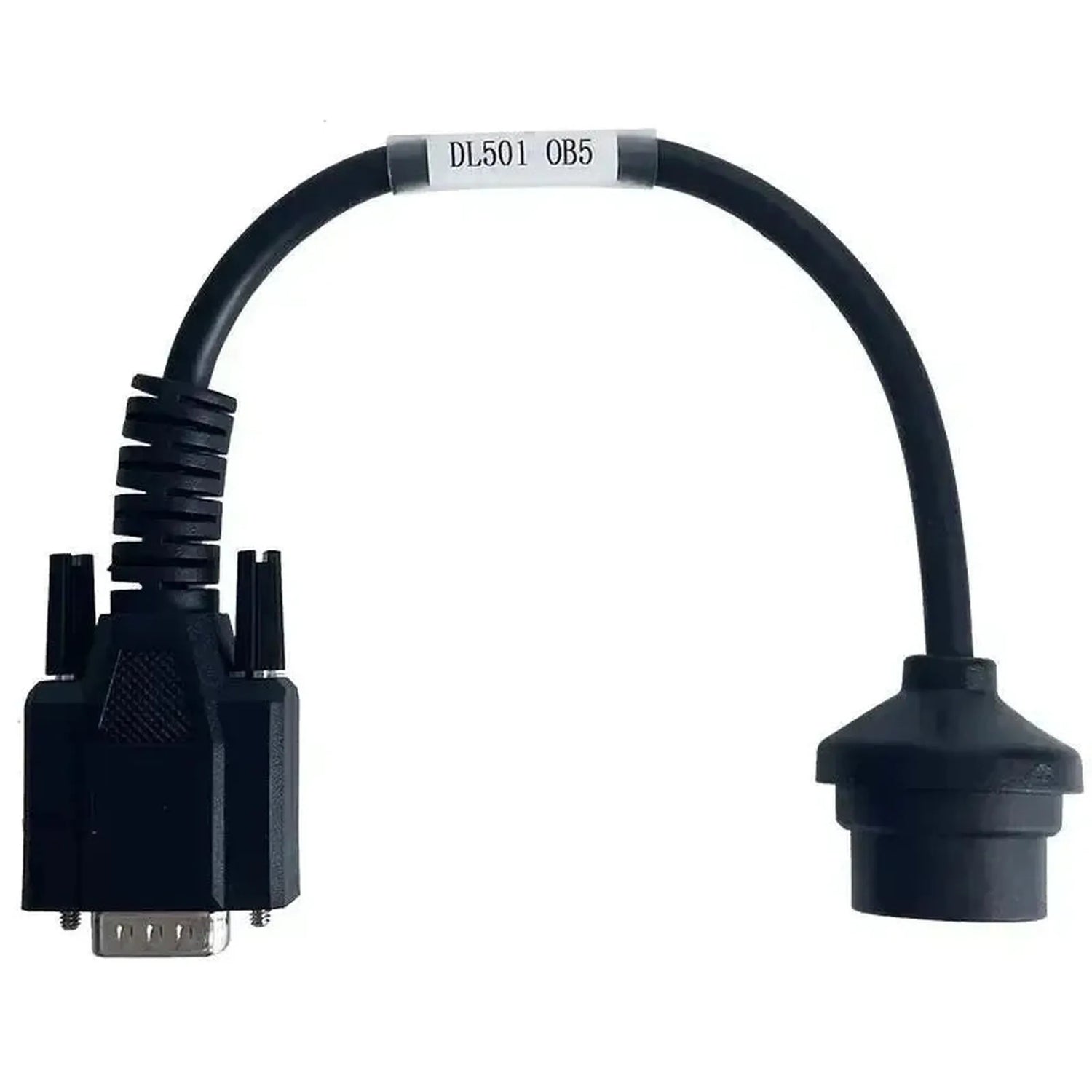

Το OBDSTAR TCM-003 συνδέει την σύνδεση 16-pin TCM του Temic DL501 (0B5) στην πλευρά του οχήματος με έναν συνδετήρα 15-pin DB15 στην πλευρά της συσκευής. Το καλώδιο συνδέεται απευθείας στη μονάδα ελέγχου κιβωτίου ταχυτήτων, η οποία είναι τοποθετημένη απευθείας στο κιβώτιο ταχυτήτων.

Το DL501 είναι το επταταχύ S-tronic διπλής συμπλέκτη αυτόματο κιβώτιο που χρησιμοποιείται σε διάφορα Audi μοντέλα Quattro της Volkswagen Group. Με αυτό το καλώδιο, το λογισμικό OBDSTAR αποκτά άμεση πρόσβαση στο περιεχόμενο της μνήμης της μονάδας ελέγχου, παρακάμπτοντας τη συνήθη θύρα OBD2. Η κατασκευή του καλωδίου ακολουθεί το pinout του συνδετήρα TCM του DL501, οπότε δεν χρειάζονται επιπλέον προσαρμογείς. Το καλώδιο καθιστά τη μονάδα προσιτή. η ανάγνωση και η επανεγγραφή είναι λειτουργίες του δικού σας προγραμματιστή. Σημαντικός είναι ο διαχωρισμός ανά τύπο κιβωτίου: στην ίδια σειρά μοντέλων υπάρχει επίσης το αυτόματο κιβώτιο ZF 8HP, το οποίο δεν εξυπηρετείται από αυτό το καλώδιο. Η παρακάτω λίστα μοντέλων αναφέρει ανά μοντέλο τα έτη κατασκευής και τον κινητήρα.

ΠΛΕΟΝΕΚΤΗΜΑΤΑ

✔Άμεση πρόσβαση TCM — ο συνδετήρας DL501 προσπελάζεται απευθείας, χωρίς παρέμβαση της συνήθους θύρας OBD2.

✔Ειδικό pinout — η κατασκευή είναι προσαρμοσμένη στο DL501 (0B5), αποτρέποντας αναντιστοιχίες σημάτων.

✔Πολλαπλά μοντέλα Quattro — εφαρμόσιμο για ανάγνωση TCM και επανεγγραφή σε διάφορες εκδόσεις Audi Quattro.

✔Έτη κατασκευής και κινητήρες καθορισμένοι — ανά μοντέλο είναι γνωστό τόσο το εύρος ετών κατασκευής όσο και ο αντίστοιχος κινητήρας.

ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ

✕Μόνο OBDSTAR — το καλώδιο λειτουργεί με συσκευές ανάγνωσης και προγραμματισμού OBDSTAR, όχι με εξοπλισμό άλλων κατασκευαστών.

✕Καμία επιπλέον λειτουργικότητα — αυτό που μπορεί να διαβαστεί ή να γραφτεί καθορίζεται από το λογισμικό του προγραμματιστή σας, όχι από το καλώδιο.

✕Σύγχυση με το ZF 8HP — στην ίδια σειρά μοντέλων, ακόμη και μετά το facelift, υπάρχει το αυτόματο κιβώτιο ZF 8HP. αυτό είναι εκτός του εύρους αυτού του καλωδίου.

✕Αποκλειστικά DL501 (0B5) — άλλοι τύποι TCM ή κατασκευαστές κιβωτίων ταχυτήτων απαιτούν διαφορετικό καλώδιο.

Εφαρμογές και λειτουργίες

Με μια συμβατή συσκευή OBDSTAR, το καλώδιο υποστηρίζει τις ακόλουθες εργασίες στη μονάδα ελέγχου DL501.

Μονάδες ελέγχου που μπορείτε να προσεγγίσετε

Μονάδα ελέγχου κιβωτίου ταχυτήτων (TCM) Temic DL501: Συνδεδεμένη απευθείας μέσω του συνδετήρα 16 ακίδων στο κιβώτιο ταχυτήτων.
Κανένα άλλο σύστημα οχήματος: Η σύνδεση προορίζεται αποκλειστικά για τη μονάδα ελέγχου κιβωτίου ταχυτήτων.

Τι μπορείτε να κάνετε

Ανάγνωση δεδομένων TCM: Ανάκτηση των τρέχοντων δεδομένων λογισμικού και βαθμονόμησης του DL501 S-tronic μέσω της άμεσης σύνδεσης 16 ακίδων.
Επανεγγραφή TCM: Επανεγγραφή νέων δεδομένων λογισμικού ή βαθμονόμησης, για παράδειγμα μετά την αντικατάσταση της μονάδας ή σε περιπτώσεις διόρθωσης λογισμικού.
Προσαρμογή pinout: Μετατροπή της σύνδεσης 16 ακίδων DL501 στη διεπαφή 15 ακίδων DB15 του εξοπλισμού σας.
Καθορισμός τύπου κιβωτίου: Επαλήθευση ότι το όχημα διαθέτει DL501 και όχι ZF 8HP.
Προσοχή: Επαληθεύστε τον τύπο κιβωτίου ταχυτήτων πριν τη σύνδεση. και τα δύο αυτόματα υπάρχουν στην ίδια σειρά μοντέλων.

Συμβατά σκάφη και εφαρμογές

Καθοριστικό είναι το Temic DL501 (0B5) με συνδετήρα TCM 16 ακίδων, όχι το μοντέλο ή το έτος κατασκευής ως τέτοιο. Τα παρακάτω οχήματα είναι εξοπλισμένα με αυτό το επταταχύ S-tronic. Ελέγξτε πάντα τον τύπο κιβωτίου ταχυτήτων πριν τη χρήση, καθώς άλλα αυτόματα υπάρχουν στην ίδια σειρά μοντέλων.

Audi:

A4 (B8 / Type 8K): (2008–2015) — κινητήρες: 2.0 TFSI Quattro, 3.0 TFSI Quattro, 2.0 TDI Quattro, 3.0 TDI Quattro
A5 / S5 / RS5 (Type 8T / 8F): (2008–2016) — Quattro μοντέλα με 2.0 TFSI/TDI έως 3.0 TFSI/TDI, S5 V6T/V8 και RS5 4.2 V8
A6 / S6 (C7 / Type 4G): (2011–2014) — κινητήρες: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro (έως 272 hp. το βαρύτερο BiTDI χρησιμοποιεί ZF 8HP)
A7 / S7 Sportback (Type 4G8): (2010–2014) — κινητήρες: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro
Q5 / SQ5 (Type 8R): (2008–2012/2013) — κινητήρες: 2.0 TFSI, 2.0 TDI, 3.0 TDI Quattro (μετά το facelift 2012/2013 διάφορες παραλλαγές έχουν μεταφερθεί στο ZF 8HP)
S4 / RS4 (B8 / Type 8K): (2009–2015) — κινητήρες: 3.0 V6 Supercharged (S4), 4.2 V8 ατμοσφαιρικό (RS4)

💡

Καλό να γνωρίζετε: Ο συνδετήρας TCM Temic DL501 βρίσκεται απευθείας στο κιβώτιο ταχυτήτων, και το DL501 και το ZF 8HP υπάρχουν στην ίδια σειρά μοντέλων. Επαληθεύστε τον τύπο κιβωτίου ταχυτήτων μέσω του αριθμού αναγνώρισης οχήματος ή της πινακίδας τύπου στο κιβώτιο ταχυτήτων πριν παραγγείλετε.

Περιεχόμενα συσκευασίας

1x OBDSTAR (TCM-003) | Temic (DL501) 16-pins TCM – 15-pins DB15 Verloopkabel | Personenauto

Τεχνικές προδιαγραφές

Προδιαγραφή	Περιγραφή
Μάρκα	OBDSTAR
Αριθμός προϊόντος	TCM-003
Τύπος	Καλώδιο προσαρμογής
Εφαρμογή	Άμεση προσέγγιση TCM του Temic DL501 (0B5) παρακάμπτοντας τη θύρα OBD2

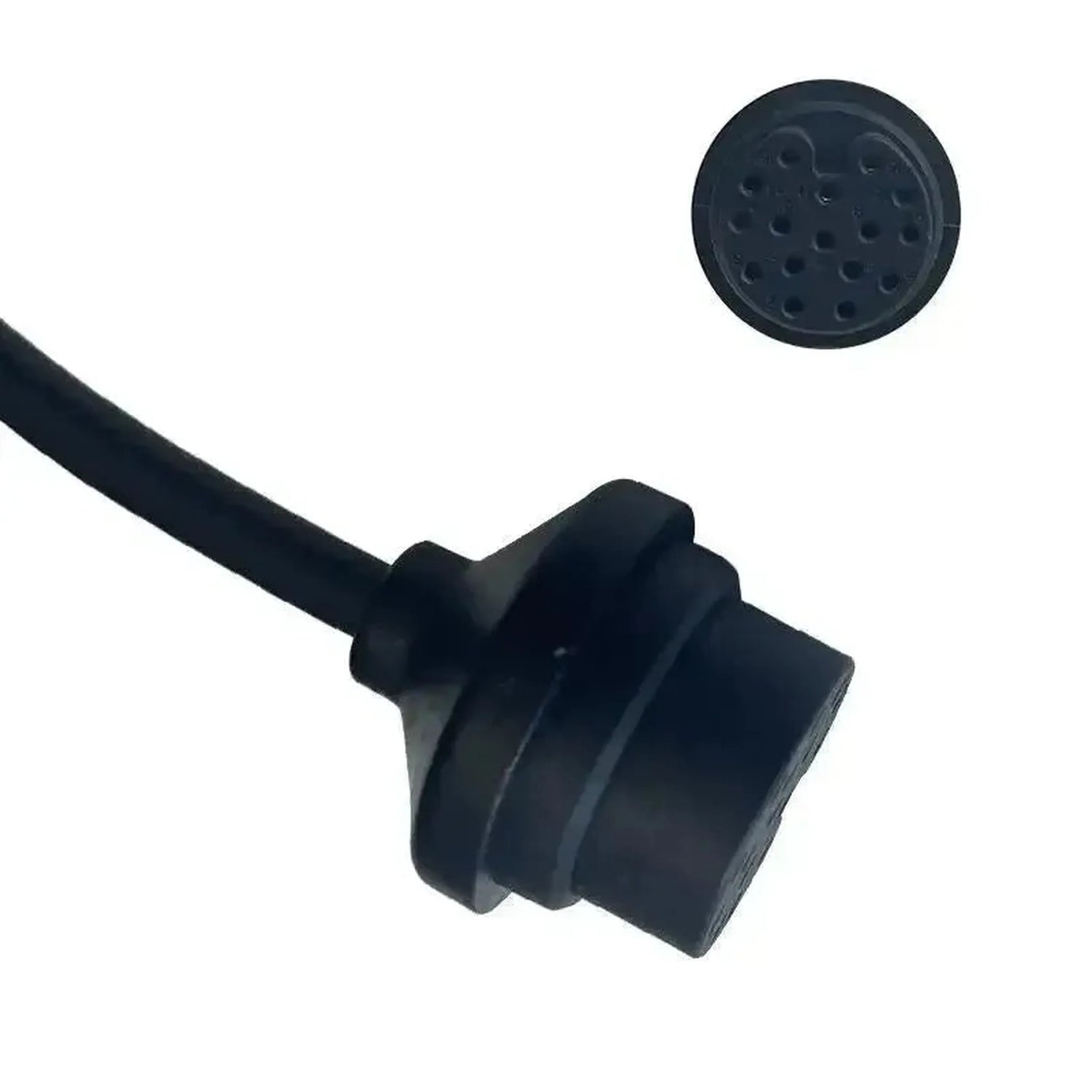

Σύνδεσμος πλευράς οχήματος	Temic (DL501) 16-pins TCM

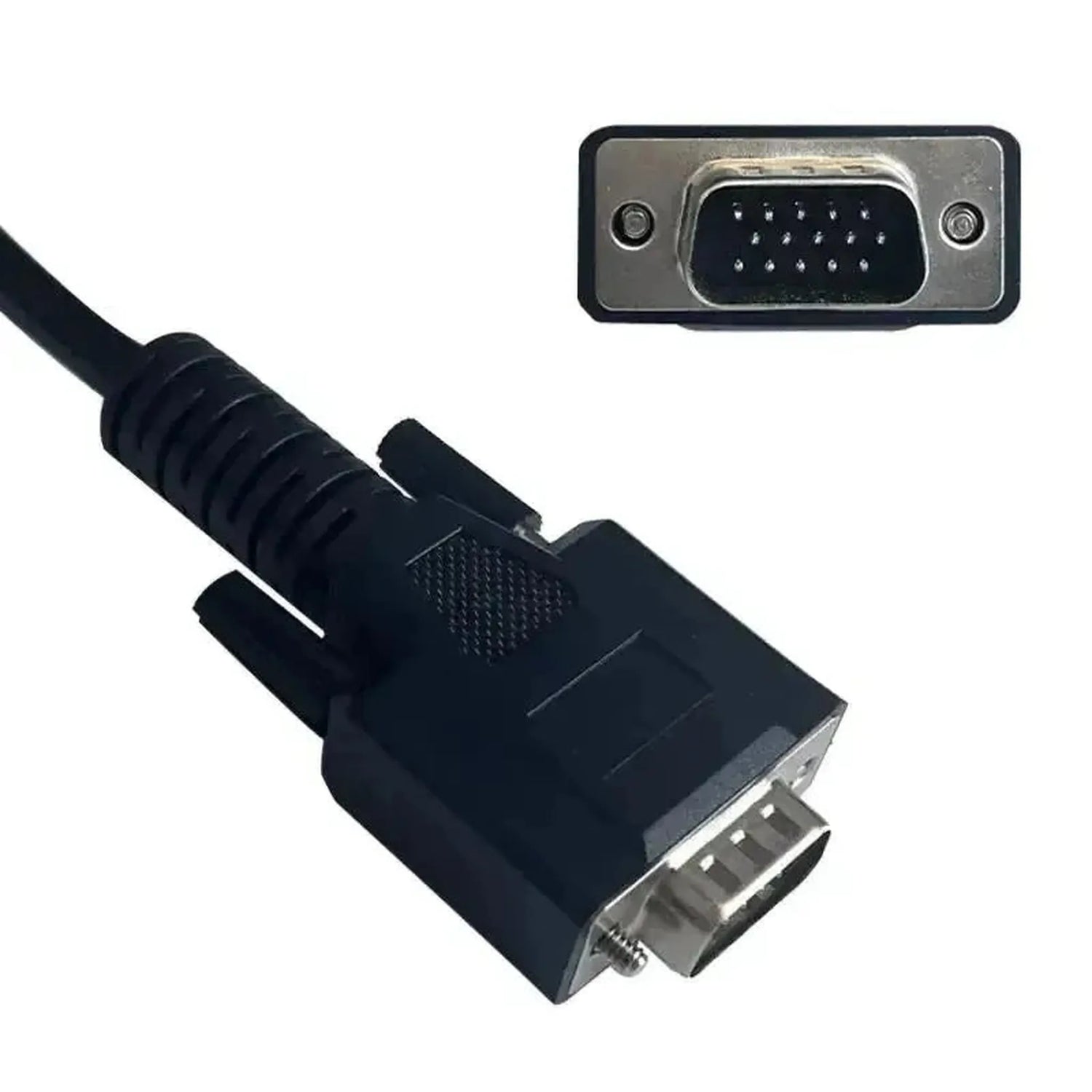

Σύνδεση πλευράς συσκευής	15-pin DB15
Μονάδες ελέγχου	Μονάδα ελέγχου κιβωτίου ταχυτήτων (TCM) του DL501
Κατηγορία	Επιβατικό αυτοκίνητο
Υποστηριζόμενες μάρκες	Audi
Εύρος μοντέλων	Audi 2008–2016, διαφορετικό ανά μοντέλο (δείτε τη λίστα μοντέλων)
Απαιτείται για χρήση	Προγραμματιστής OBDSTAR με διασύνδεση 15-pins DB15, όπως ο DC706 με σετ MP001
Πρόσθετα απαραίτητα	Φυσική πρόσβαση στο TCM στο κιβώτιο ταχυτήτων
Βάρος	0,1 kg
